Rullo di trascinamento Sato per S86NX e S86-ex (R20634000)

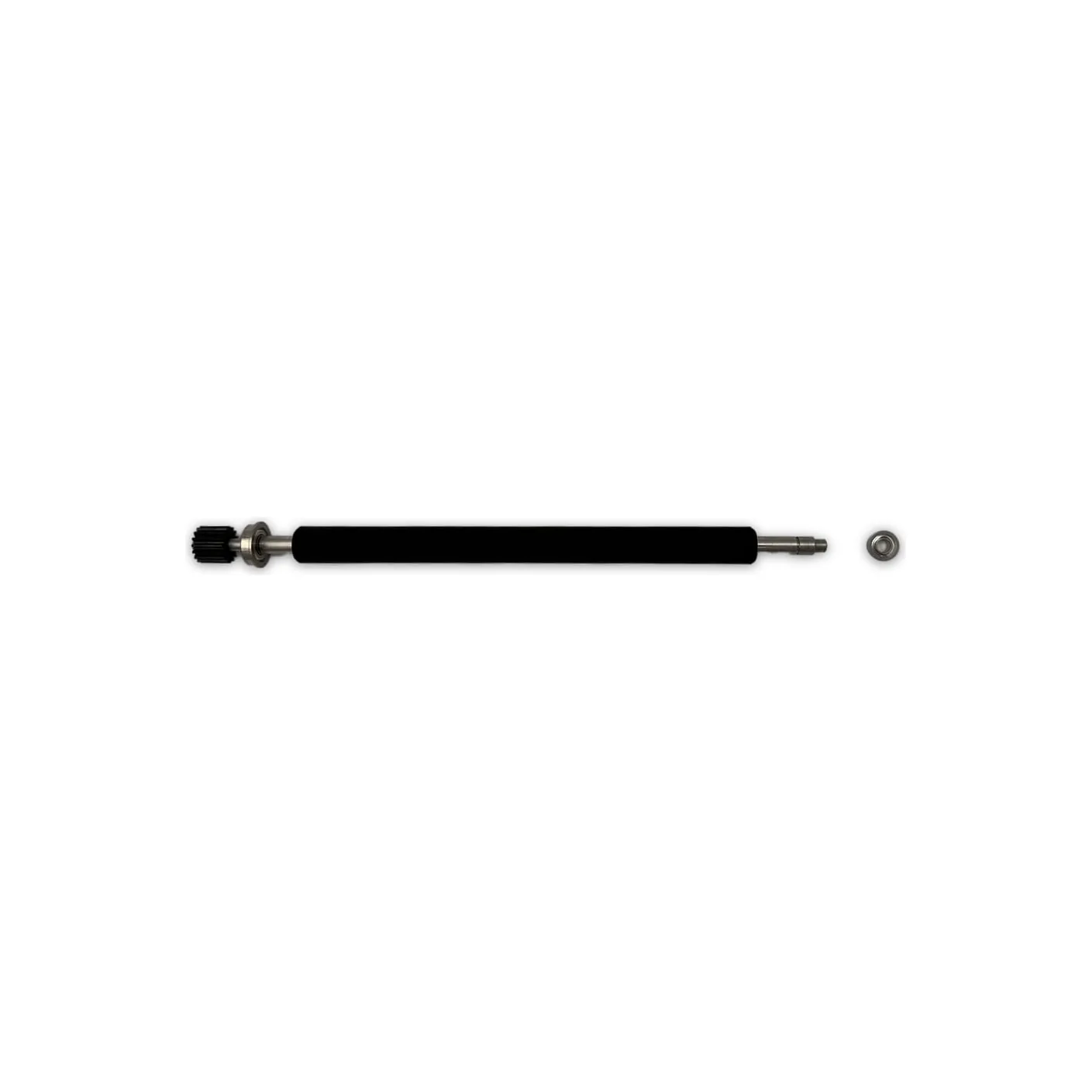

Il codice R20634000 identifica il rullo di trascinamento originale SATO («FEED ROLLER SUB») dei motori di stampa S86NX e S86-ex da 6 pollici: è lo stesso pezzo sulle due generazioni, sulla versione sinistra (LH) e sulla destra (RH), a termico diretto e a trasferimento termico.

Il rullo di trascinamento (feed roller) sta nel gruppo del sensore del supporto, quello che si apre con la levetta prima di infilare le etichette: tiene il supporto in presa e lo porta verso la testina. Se la gomma è liscia o sporca di colla il supporto slitta, la stampa si accorcia o si sposta e l’etichetta esce fuori registro. Va tenuto pulito da polvere e residui di colla insieme al rullo di stampa.

Si cambia con un cacciavite a croce: si allenta una vite senza toglierla, si apre il fermo del cuscinetto e si sfila il rullo; ogni tipo di albero ha un segno diverso, così i rulli non si confondono. Gli altri rulli sono il rullo di stampa (R40127300 sulla S86NX, R20619000 sulla S86-ex), il rullo pressore R20628000 e il gruppo piastra pressore R38697500. La stampante o il motore di stampa non sono compresi e si acquistano a parte.
