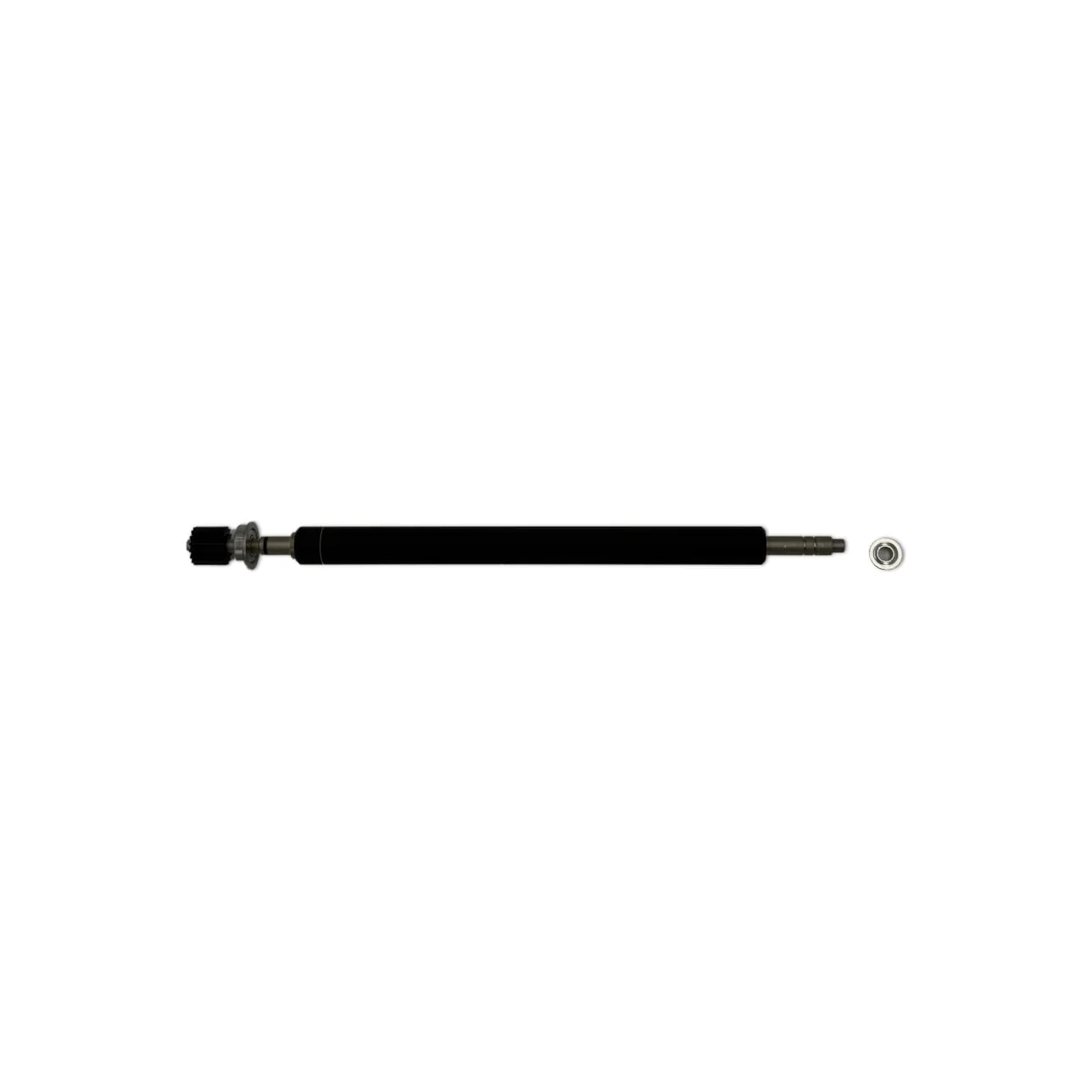

Rullo di stampa Sato per motore S86NX (R40127300)

Il codice R40127300 identifica il rullo di stampa originale SATO («PLATEN ROLLER SUB S86NX») del motore di stampa S86NX da 6 pollici, uguale per la versione sinistra (LH) e per la destra (RH), a termico diretto e a trasferimento termico. Non va sulla S86-ex della generazione precedente, che ha il suo rullo R20619000.

Il rullo di stampa, o platen, è il rullo gommato che sta sotto la testina: spinge l’etichetta, e il nastro quando c’è, contro la testina e li fa avanzare. Quando è consumato, rigato o indurito la stampa esce sbiadita a tratti, le etichette slittano o si storcono e i codici a barre perdono definizione. È un pezzo di usura come la testina, e conviene cambiarli insieme: un rullo segnato rovina in fretta anche una testina nuova. SATO lo segna con una striscia sul lato sinistro della gomma: quando la striscia comincia a sparire, il rullo va cambiato.

Il motore può anche avvisare da solo: nel menu Change Platen si imposta un intervallo da 10 a 100 km di etichette stampate (di fabbrica l’avviso è spento). SATO consiglia di pulire il rullo di stampa a ogni rotolo, circa ogni 150 m. Si cambia con un cacciavite a croce: si allenta una vite senza toglierla, si apre il fermo del cuscinetto e si sfila il rullo; ogni tipo di albero ha un segno diverso, così i rulli non si confondono.

Sulla S86NX la testina da cambiare insieme è la R41833100 a 203 dpi o la R42073100 a 305 dpi; gli altri rulli del motore sono il rullo di trascinamento R20634000, il rullo pressore R20628000 e il gruppo piastra pressore R38697500. La stampante o il motore di stampa non sono compresi e si acquistano a parte.
