Rullo di stampa Sato per motore S86-ex (R20619000)

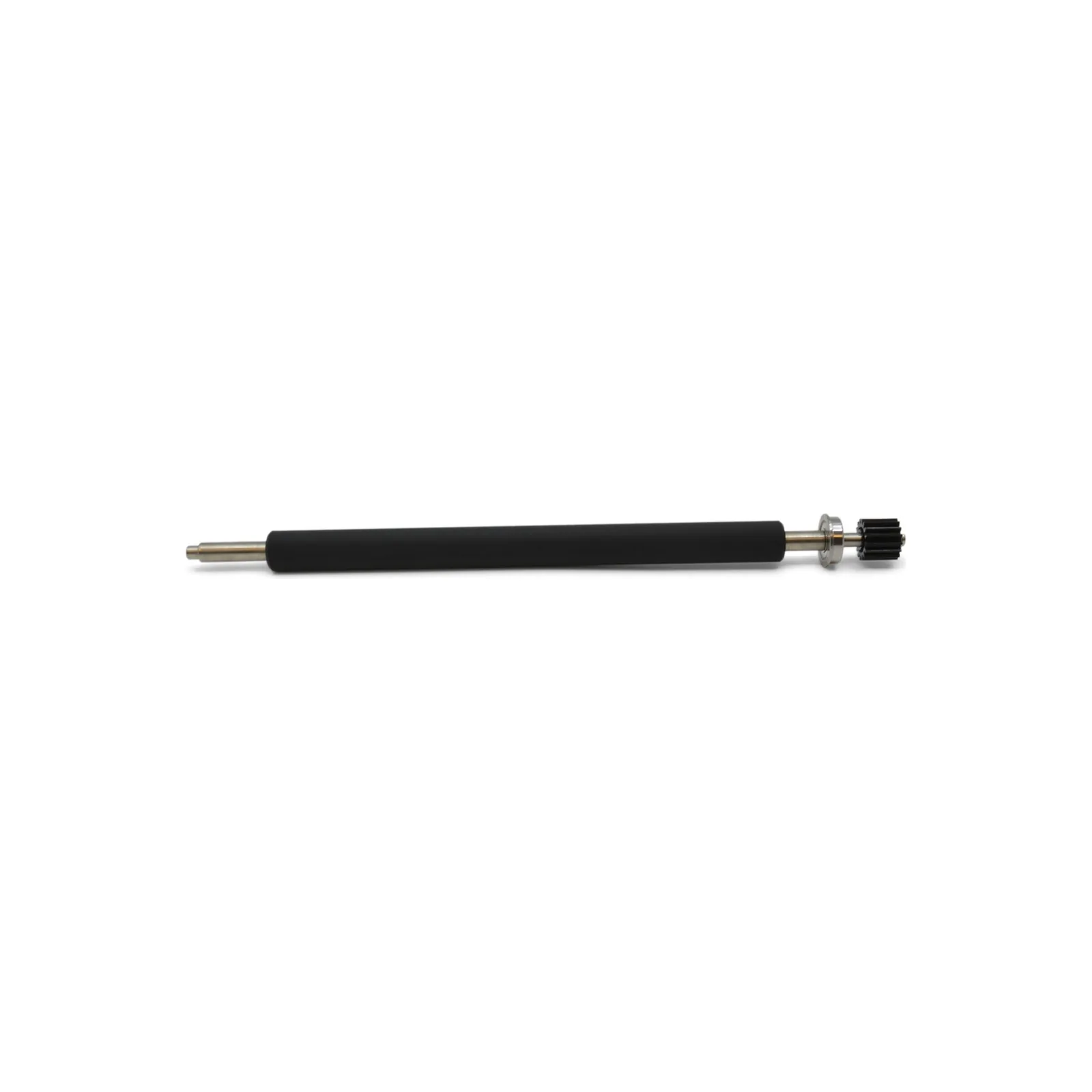

Il codice R20619000 identifica il rullo di stampa originale SATO («PLATEN ROLLER SUB») del motore di stampa S86-ex da 6 pollici, uguale per la versione sinistra (LH) e per la destra (RH), a termico diretto e a trasferimento termico. Non va sulla nuova S86NX, che ha il rullo R40127300.

Il rullo di stampa, o platen, è il rullo gommato che sta sotto la testina: spinge l’etichetta, e il nastro quando c’è, contro la testina e li fa avanzare. Quando è consumato, rigato o indurito la stampa esce sbiadita a tratti, le etichette slittano o si storcono e i codici a barre perdono definizione. È un pezzo di usura come la testina, e conviene cambiarli insieme: un rullo segnato rovina in fretta anche una testina nuova. Sulla S84-ex e sulla S86-ex il motore può avvisare con il messaggio CHANGE ROLLER, con un intervallo impostabile fino a 150 km.

Si cambia con un cacciavite a croce: si allenta una vite senza toglierla, si apre il fermo del cuscinetto e si sfila il rullo; ogni tipo di albero ha un segno diverso, così i rulli non si confondono. Sulla S86-ex la testina da cambiare insieme è la R32975200 a 203 dpi o la R32975300 a 305 dpi; gli altri rulli sono il rullo di trascinamento R20634000 e il rullo pressore R20628000. La stampante o il motore di stampa non sono compresi e si acquistano a parte.
