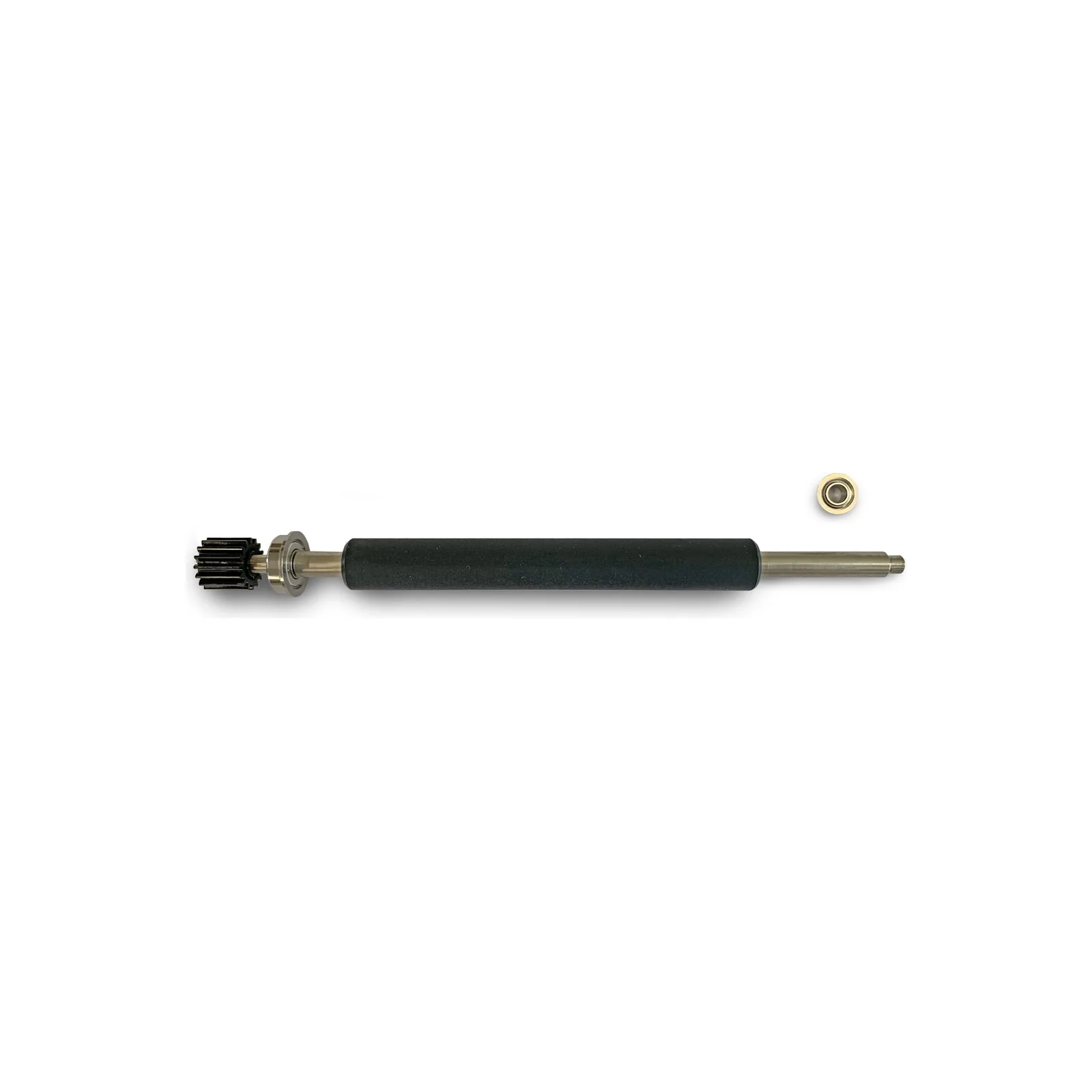

Rullo di stampa Sato per motore S84-ex (R29177000)

Il codice R29177000 identifica il rullo di stampa originale SATO («PLATEN ROLLER SUB») del motore di stampa S84-ex da 4 pollici (S8408-ex, S8412-ex, S8424-ex), uguale per la versione sinistra (LH) e per la destra (RH), a termico diretto e a trasferimento termico. Non va sulla nuova S84NX, che ha il rullo R39783600.

Il rullo di stampa, o platen, è il rullo gommato che sta sotto la testina: spinge l’etichetta, e il nastro quando c’è, contro la testina e li fa avanzare. Quando è consumato, rigato o indurito la stampa esce sbiadita a tratti, le etichette slittano o si storcono e i codici a barre perdono definizione. È un pezzo di usura come la testina, e conviene cambiarli insieme: un rullo segnato rovina in fretta anche una testina nuova. Sulla S84-ex e sulla S86-ex il motore può avvisare con il messaggio CHANGE ROLLER, con un intervallo impostabile fino a 150 km.

Si cambia con un cacciavite a croce: si allenta una vite senza toglierla, si apre il fermo del cuscinetto e si sfila il rullo; ogni tipo di albero ha un segno diverso, così i rulli non si confondono. Sulla S84-ex la testina da cambiare insieme è la R29219000 a 203 dpi, la R29225000 a 305 dpi o la R29226000 a 609 dpi; gli altri rulli sono il rullo di trascinamento R29175000 e il rullo pressore R29176000. La stampante o il motore di stampa non sono compresi e si acquistano a parte.
