Lettore fisso 2D Opticon NLV-3101 RS232 con connettore DB9 (13091)

Il 13091 è l’NLV-3101, con interfaccia seriale RS232 e connettore DB9.

La versione RS232 con connettore DB9 si collega alla porta seriale di PC industriali, PLC, controllori e macchinari e parla con il software di automazione come una periferica seriale. Si alimenta con l’alimentatore esterno da 6 V (codice Opticon 10991), venduto a parte. È la scelta per chioschi, distributori, strumenti di laboratorio, linee di produzione e impianti di controllo che lavorano in seriale, dove l’USB non c’è o non serve.

Opticon NLV-3101: il lettore 2D fisso compatto, protetto IP65

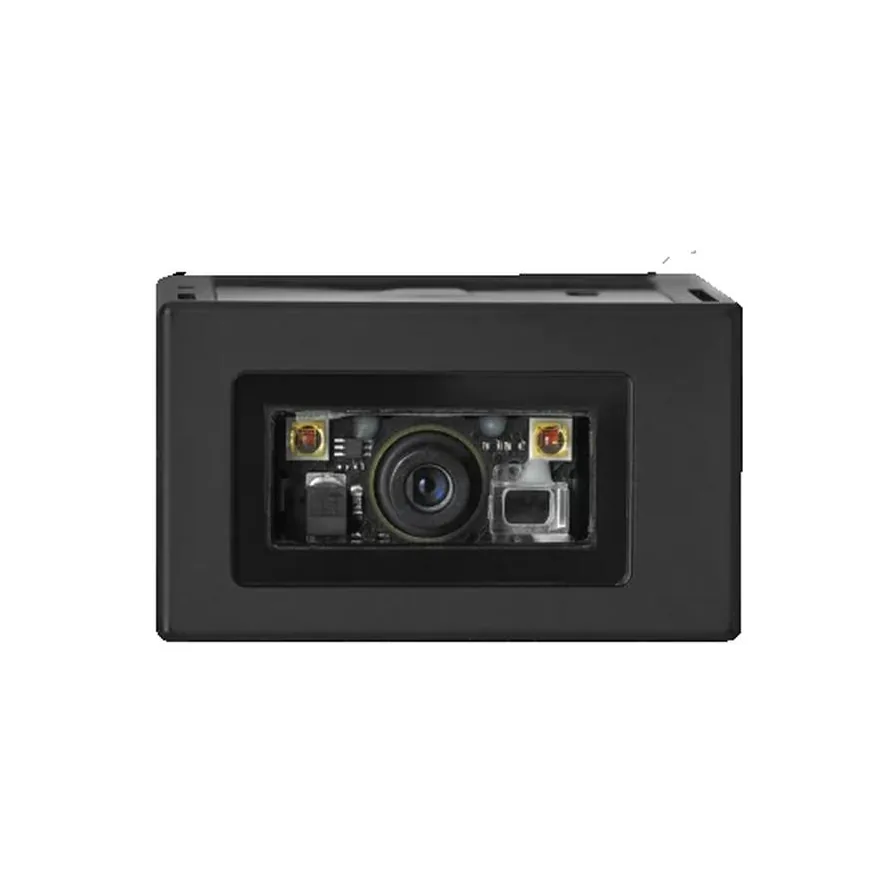

L’Opticon NLV-3101 è un lettore 2D a postazione fissa grande appena 41,1 x 24 x 33 mm, circa 30 grammi, con protezione IP65 contro polvere e getti d’acqua. È fatto per essere montato dentro o sopra un’altra macchina: chioschi e totem, varchi di controllo accessi, distributori, strumenti di laboratorio, banchi di collaudo e linee di produzione, dove il codice passa davanti al lettore senza che nessuno lo debba impugnare e il dato arriva già decodificato al programma o all’elettronica della macchina. Opticon lo fa con interfaccia USB, codice 13092, oppure seriale RS232 con connettore DB9, codice 13091.

Lettura dei codici

Il sensore è un imager CMOS 2D ad alta velocità con mira a LED verde, che indica con precisione dove presentare il codice. Fra i codici 2D riconosce QR Code e Micro QR, Data Matrix ECC 200, PDF417 e MicroPDF417, Aztec, MaxiCode e Codablock F; fra i lineari EAN-13 ed EAN-8, UPC-A e UPC-E, Code 39, Code 93, Code 128, Codabar e i codici 2 di 5 industriale e interlacciato. Legge anche la zona MRZ dei passaporti, con il riconoscimento dei caratteri OCR-B. Un solo lettore copre così i codici dei prodotti, i QR Code di biglietti e prenotazioni, i Data Matrix di provette, farmaci e componenti e i documenti di viaggio.

Robustezza e installazione

La protezione IP65 permette di installarlo anche dove c’è polvere o dove le superfici si lavano. Le misure ridotte lo fanno entrare nei frontali più stretti di chioschi, distributori e strumenti, accanto all’elettronica della macchina, e la mira a LED verde fa capire a chi lo usa dove avvicinare il biglietto, il documento o il campione.

Collegamento

La versione USB, codice 13092, si collega alla porta USB del computer, del chiosco o del thin client e lavora come tastiera (HID), con il codice che compare dove si trova il cursore, oppure come porta seriale virtuale (COM), per i programmi che leggono una porta seriale. La versione RS232, codice 13091, termina con il connettore DB9 per la porta seriale di PC industriali, PLC e macchinari e si alimenta con un alimentatore esterno da 6 V, codice Opticon 10991, venduto a parte.

Il prezzo lo facciamo su richiesta: un lettore fisso da integrare si sceglie insieme a chi costruisce la macchina, il chiosco o il varco, in base all’interfaccia, al cablaggio, all’alimentazione e al montaggio, e si quota a progetto secondo le quantità.
